heut morgen schnell den Trafo bestellt, um 12 geliefert bekommen, danach hinter dem Motor angebaut, verdrahtet und Probelauf. Ich musste noch die Endlagenschalter drehen da der Motor andersrum auf die welle Gedacht war, ansonsten ist es jetzt fertig.

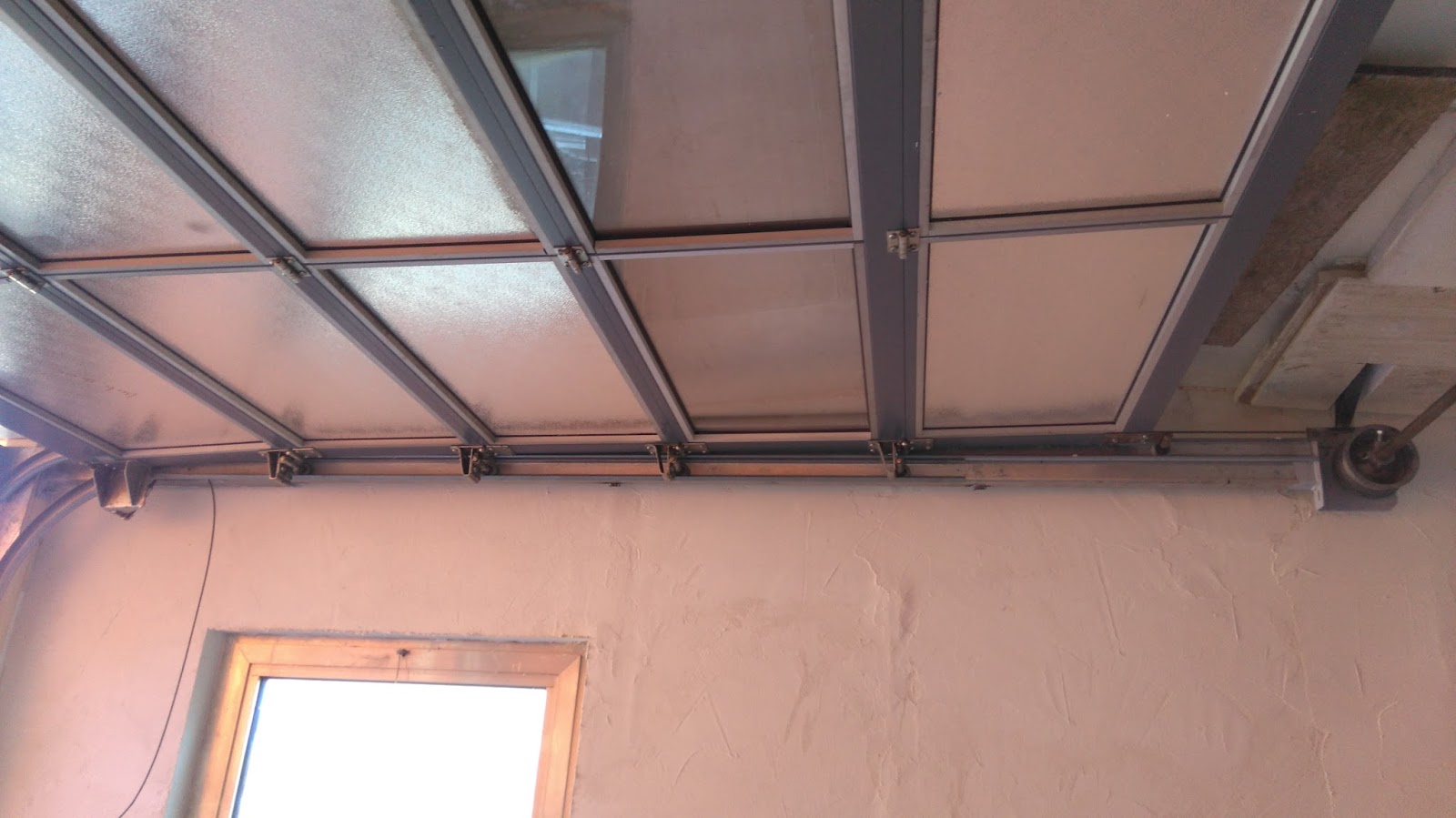

ohne weitere Komentare

 verdrahteter Schalter

 Verdrahteter Motor, dieses eine Kabel mit der Sicherrung kam mir gestern schon spanisch vor

beim Versuch das Tor in Betrieb zu nehmen wurde es mir dann auch schnell klar: ich hatte keine Steuerspannung, wie auf der Bedinungsanleitung sollte neben dem Wendeschütz der Trafo sitzen, aber siehe das Bild oben kein Trafo da, da hat wohl mal jemand den Trafo ausgebaut und mit nem externen gearbeitet, so nun muss ich morgen erst mal nen Trafo besorgen.

 Federn angeschweißt und ausgerichtet

 andere Seite

 justieren der Federn

 Diese Federn drücken das Tor wieder nach unten

 Motor montiert

 Drehmomentstüze montiert und verschraubt

 Abzweigdose montiert und Federbruchschalter verdrahtet

 auf ab Schalter montiert Kabelkanal montiert und Kabel verlegt

 Durchbrüche gebohrt und Zuleitung für den Torantrieb verlegt

 Zuleitung am Verteiler

 Leitungen eingeführt und abgemantelt

Schlafseilschalter Halterung angeschweißt und Kabel verlegt, die Schrauben zum befestigen fehlen noch

 Drahtseile  eingehängt

 und gespannt

 Rollen für die Seile ausgerichtet

 beidseitig

 Federn gespannt 8 Umdrehungen

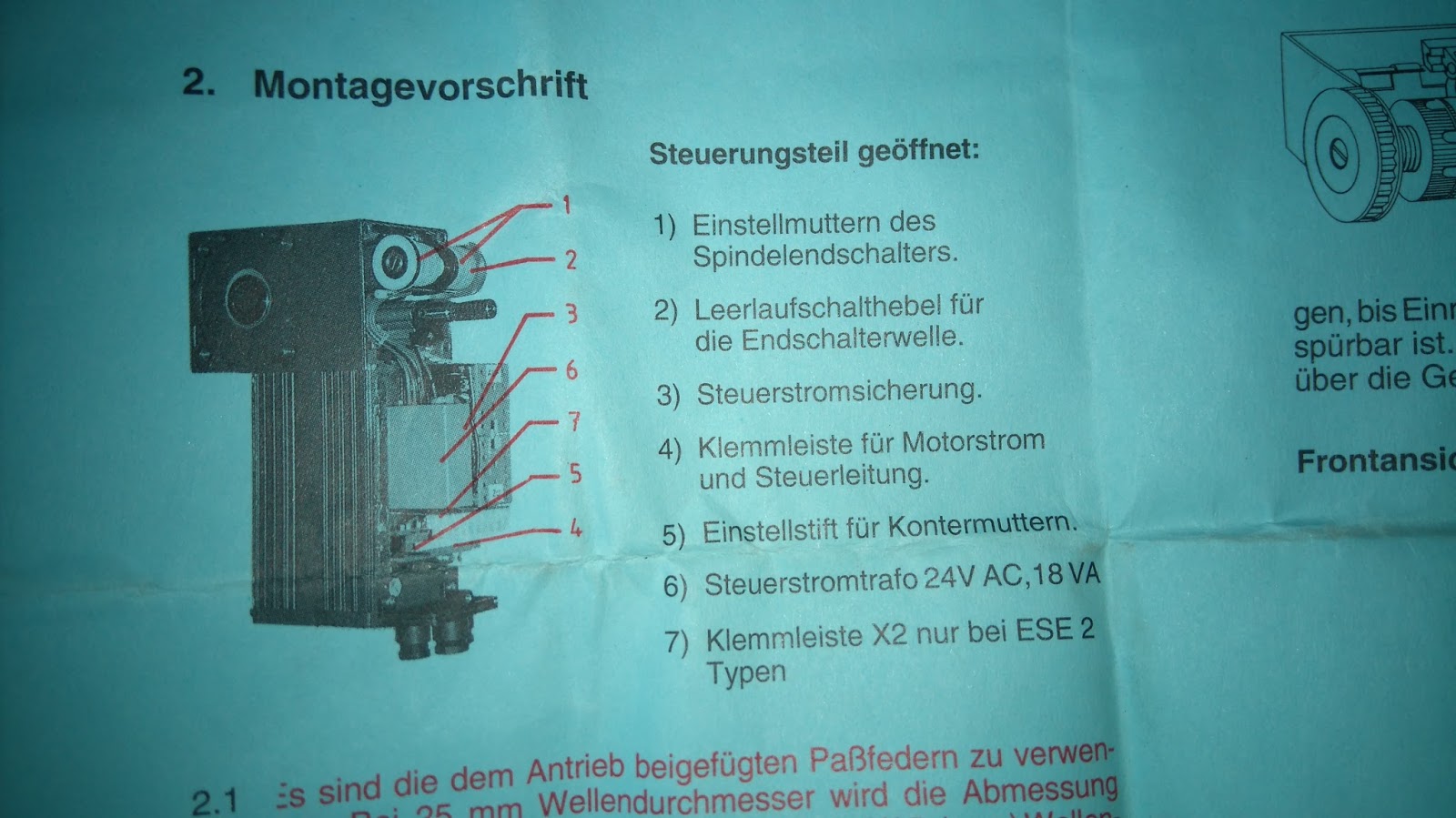

 Studium der Anschlußpläne

 Antriebsmotor

 mein Schienbein nach einem zu hektischen Abstieg von der Leiter

 Handbetrieb des Tors

 und Einstellung der Führungsrollen

Holz gespalten und gesägt, damit es im Wohnzimmer nicht auch so kalt ist wie in der Bootshalle

das letzte Feld noch eingepasst und verschraubt

die hässliche Plane entfernt

Haltewinkel für die 2. Seite angefertigt weil der nicht in der Puzzlekiste zu finden war

warscheinlich liegt der zwischen München und Ödenwaldstetten auf der Strasse

Löcher für die Führungsrollen gebohrt

Rollen montiert

eingepasst

Führungsschiene montieren

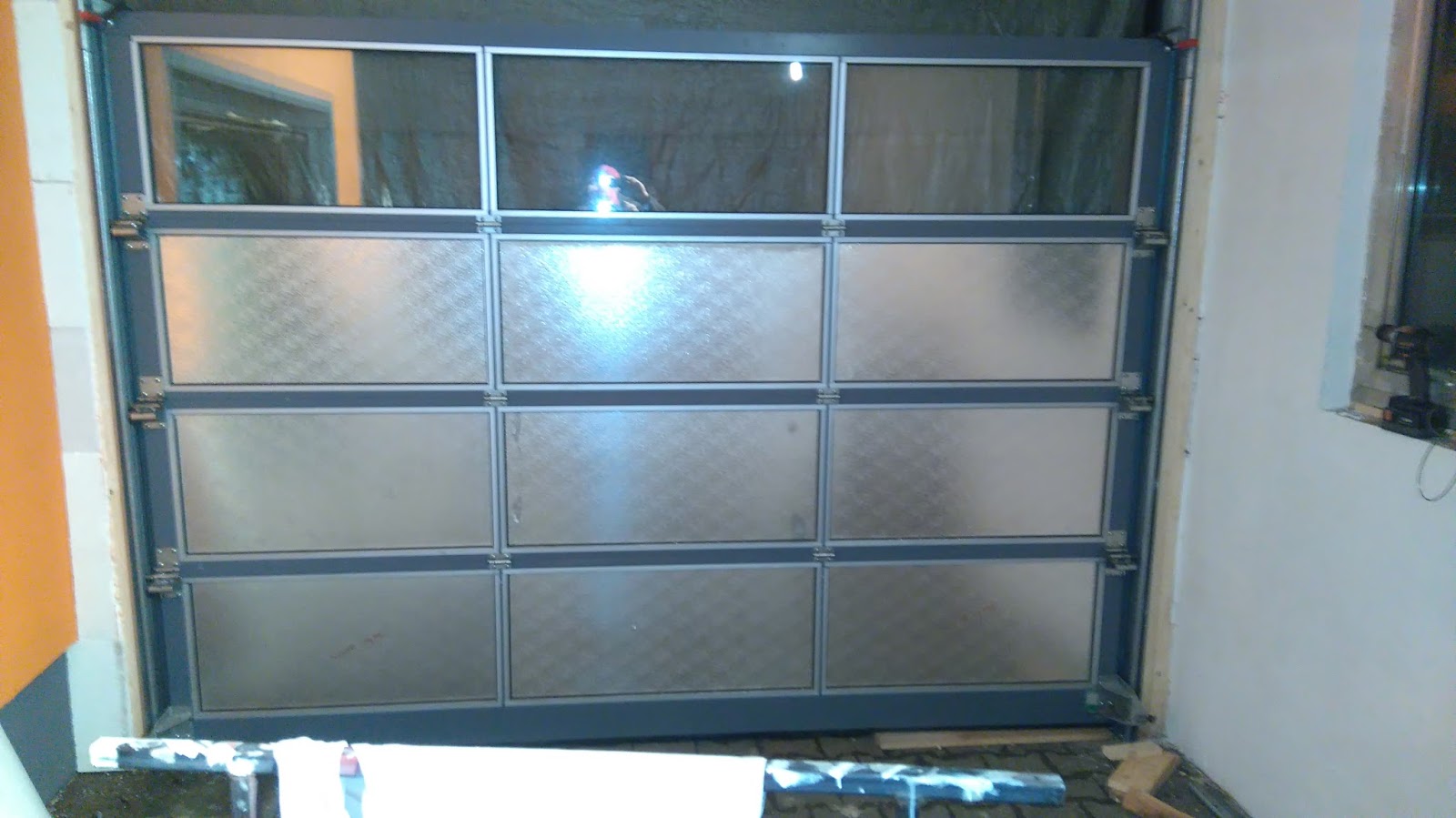

4 Felder eingepasst und Scharniere montiert

eins fehlt dann noch
